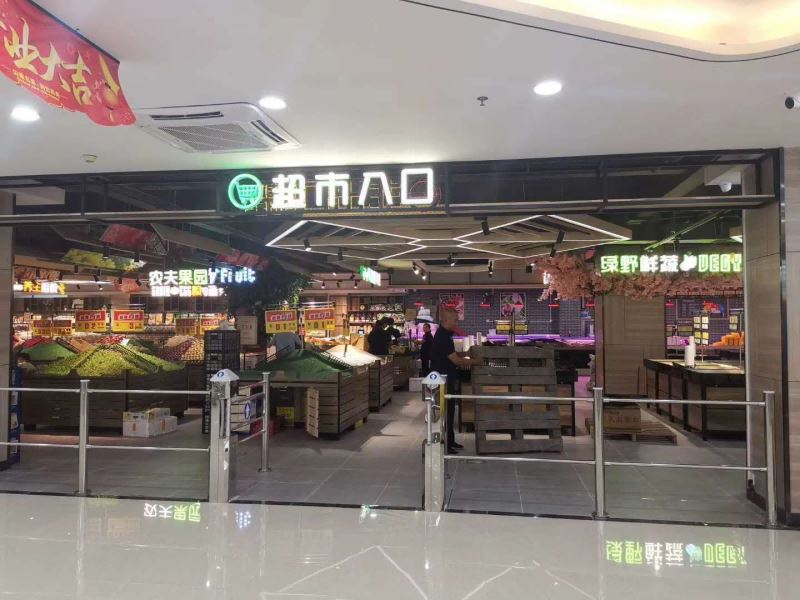

Vsi, ki so obiskali supermarket, vedo, da so pred vhodom v supermarket vedno navpična vrata. To so vrata proti kraji, ki jih supermarket uporablja za preprečevanje kraje blaga v supermarketu. Če tat kaj ukrade v supermarketu, ne sme oditi. Če greste ven iz supermarketa, bodo vrata proti kraji zaznala nalepko proti kraji na izdelku supermarketa in oglasil se bo alarm, tako da bo varnost supermarketa preverila tatu. Kaj pa ta izum?
Obstajata dve vrsti protilomnih vrat, ki se običajno uporabljajo v supermarketih na trgu: ena so radiofrekvenčna protilomna vrata, druga pa akustično-magnetna protivlomna vrata. Magnetni sistem proti kraji lahko doseže skoraj nič lažnih alarmov, zakaj lahko akustično-magnetni sistem proti kraji reši problem, ki ga radiofrekvenčni sistem proti kraji ne more rešiti in doseže skoraj nič lažnih alarmov? Naslednji Baige dešifrira akustično-magnetni sistem proti kraji, da doseže skoraj nič lažnih alarmov. razlog.
1. Delovni proces akustično-magnetnega sistema proti kraji je preprosto uporabiti resonančni pojav, ki ga ustvarja princip vilic, da se doseže skoraj nič lažnega alarma. Ko je frekvenca oddanega signala (izmenično magnetno polje) skladna z nihajno frekvenco akustično-magnetne oznake, bo akusto-magnetna oznaka povzročila resonanco, podobno kot uglaševalne vilice, in ustvarila resonančni signal (izmenično magnetno polje); ko ga sprejemnik zazna neprekinjeno 4-8 krat (nastavljivo) ) Po resonančnem signalu (enkrat na 1/50 sekunde) bo sprejemni sistem poslal alarm. Značilnosti akustično-magnetnega sistema so visoka stopnja zaznavanja proti kraji, skoraj nič lažnih alarmov, ni zaščiten s kovinsko kositrno folijo, dobra odpornost in široka zaščita (največja širina posameznega sistema lahko zaščiti 4 metre).
Drugič, to je princip, ki ga uporablja akustično-magnetni sistem proti kraji. To načelo vključuje magnetni učinek fizike. Postopek je morda nekoliko ezoteričen, vendar upam, da ga bodo vsi razumeli.
1. Magnetostriktivni učinek: pod delovanjem zunanjega magnetnega polja se spremeni velikost feromagnetne snovi; po odstranitvi zunanjega magnetnega polja se vrne na prvotno dolžino. Pod delovanjem magnetnega polja se dolžina magnetostriktivnega materiala linearno spreminja in premika; ali se večkrat spreminja pod delovanjem izmeničnega magnetnega polja, kar povzroči vibracije ali zvočne valove; ta material lahko pretvori elektromagnetno energijo v mehansko energijo ali zvočno energijo in obratno. Pretvarjanje mehanske energije v elektromagnetno energijo; prvi se imenuje magnetostriktivni učinek, drugi pa piezomagnetni učinek.
Pod delovanjem določene jakosti magnetnega polja feritna magnetna kovina povzroči spremembo dolžine, ki jo lahko razumemo kot rahlo spremembo razdalje med atomi zaradi magnetizacije. V izmeničnem magnetnem polju lahko vidite magnetostriktivni kovinski trak, ki vibrira glede na frekvenco izmeničnega magnetnega polja. Če je frekvenca izmeničnega magnetnega polja skladna z resonančno frekvenco kovinske palice, je njena amplituda največja, torej pride do resonance. Ta učinek je še posebej očiten pri permaloji (ali zlitini železa in niklja).
Po drugi strani pa je ta magnetostriktivni učinek reverzibilen, torej piezomagnetni učinek. Zato, ko je frekvenca izmeničnega magnetnega polja skladna z resonančno frekvenco kovinskega traku v akustično-magnetni oznaki, začne trak iz permaloje vibrirati. Ko je izmenično magnetno polje izklopljeno, bo akustično-magnetna oznaka za določeno časovno obdobje vzdrževala dušeno vibracijo kot uglaste vilice in ustvarila resonančni signal kot prostorsko razširitev izmeničnega magnetnega polja, ki ga je mogoče zaznati z sprejemnik.
Magnetostrikcijski koeficient λ se uporablja za opis učinka magnetostrikcije, λ=(LH-L0)/L0, L0 je prvotna dolžina materiala in LH je dolžina materiala po spremembi pod vplivom zunanjega magnetnega polja. . Ker ima permaloja visok koeficient magnetostrikcije, kot so: Ni50 permaloja λ=25×10-6, Ni80 permaloja λ=(0,1"0,5)×10-6, zato so magnetostrikcija permaloje vsi koeficienti večji in večji je tudi resonančni signal, ki ga ustvari oznaka.
2. Magneto-mehanski sklopni koeficient k. Ko se tanek trak permaloje vzbudi z izmeničnim magnetnim poljem pod pristranskim magnetnim poljem, se zaradi magnetostriktivnega učinka in piezomagnetnega učinka v tankem traku pojavi izmenična pretvorba med magnetno in mehansko energijo. Pretvorba energije se imenuje magnetno-mehanska sklopka. Za merjenje njegove velikosti se uporablja magnetno-mehanski sklopni koeficient k, vrednost k pa se določi po naslednji metodi. Glavni element akustično-magnetne oznake je tanek trak permaloje.
V skladu s fenomenološko teorijo je koeficient magnetno-mehanske sklopke k izražen kot: V zgornji formuli je fr resonančna frekvenca in fa je frekvenca proti vibracijam. Glede na resonančno krivuljo akusto-magnetnega testa. Ko je frekvenca vzbujevalnega signala 57,9 kHz, resonančna krivulja doseže največjo vrednost, in sicer fr=57,9 kHz; ko je frekvenca vzbujevalnega signala 59,7 kHz, resonančna krivulja doseže minimalno vrednost, in sicer fa=59,7 kHz. Zato izračunajte magnetno-mehanski sklopni koeficient k=0,251. Očitno ima akustično-magnetna oznaka resonančne in protivibracijske točke. Pod delovanjem majhnega vzbujevalnega magnetnega polja lahko ustvari večji resonančni signal, napetostna razlika med obema točkama pa je velika, kar kaže, da ima oznaka velik magnetno-mehanski koeficient sklopke. Ostra resonančna krivulja kaže, da ima oznaka višjo vrednost Q, ožjo pasovno širino in močnejšo selektivnost. Če je torej nastavljeno ustrezno magnetno polje, da deluje na območju z boljšimi lastnostmi, lahko dosežemo višji resonančni signal in močnejšo frekvenčno stabilnost.
3. Zvočno-magnetna nalepka z učinkom vilic je sestavljena iz majhne plastične škatle dolžine približno 40 mm, širine 8"14 mm in debeline 1 mm (obstoječe tanjše). V majhni škatli je sestavljen iz dveh kovinskih trakov, podobnih uglastim vilicam. Struktura nalepke je trdi magnetni kovinski trak, pritrjen na plastično škatlo, drugi pa je mehki magnetni trak iz permaloje, ki lahko prosto vibrira. Glede na poseben material in strukturo etikete ima določeno resonančno frekvenco; ob dodajanju Ko je frekvenca izmeničnega magnetnega polja skladna z resonančno frekvenco oznake, bo prišlo do resonance. Zaradi magnetostriktivnega in piezomagnetnega učinka, ko zunanje izmenično magnetno polje izgine, bo oznaka še vedno povzročala dušeno nihanje, kar tvori način pretvorbe energije izmeničnega magnetnega polja in mehanske energije. , Proizvaja oslabljen resonančni signal, ki je akustično-magnetni sestavljeni signal. Delovna frekvenca tipične akusto-magnetne oznake je 58 kHz, resonančni signal vilic pa je podoben ultrazvoku. Zato sta odpornost proti motnjam in prodorna moč izjemno močna, kar se razlikuje od drugih Največja prednost nalepk.
V procesu uporabe učinka vilic za prepoznavanje gre pravzaprav za proces medsebojne pretvorbe med elektromagnetno in mehansko energijo. Vendar pa je zaradi nizke učinkovitosti pretvorbe energije magnetno občutljivih naprav potrebna močna prenosna moč. Na primer, tipična vrednost minimalne jakosti aktivnega magnetnega polja je večja od 16 A/m. Zato je antenski detektor akustično-magnetnega sistema relativno velik.
3. Lažni alarm trenutnega akustično-magnetnega sistema proti kraji ni nič drugega kot odpravljanje napak stroja (kot je občutljivost prenizka, samo povečajte občutljivost stroja) in težave s kakovostjo (kot je kakovost stroj ni v skladu s standardom ali so notranji deli stroja v okvari itd. Težave s kakovostjo) in težave z montažo (kot je šibka montaža), lažnih alarmov ob naletu na kovinske predmete skoraj ne bo.
